主要技術參數Main technical parameters

項目 Project

單位 Unit

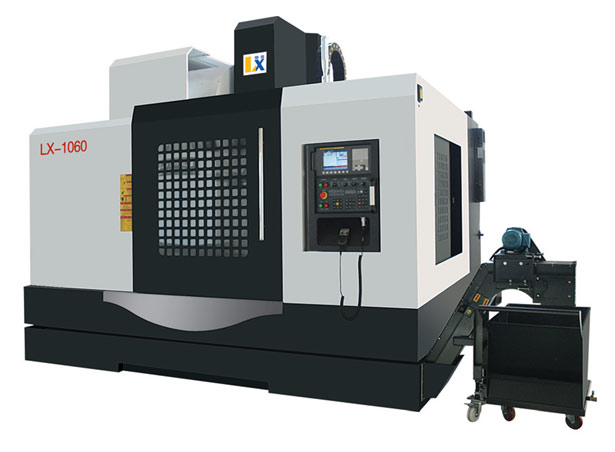

LX-1060

LX-1060L

工作臺Table

工作臺尺寸Table size (length x width)

mm

600x1300

600x1300

T型槽（寬x槽數）

T- slot (width x slot number)

mm

18x5

18x5

載重 maximum loading

kg

≤800

≤800

工作臺面至地面距離 Distance from table surface to ground

mm

1000

1000

行程 Travel

X軸行程Longitudinal travel

mm

1000

1000

Y軸行程 Lateral travel

mm

600

600

Z軸行程 Vertical  travel

mm

600

600

主軸鼻端至工作臺面距離

Distance from spindle nose to table surface

mm

170-770

170-770

主軸中心距至機柱滑道距離 Distance from spindle center to column slide

mm

600

600

主軸 Spindle

主軸錐度 Spindle taper

BT40

BT40

主軸轉速 Spindle speed

rpm

8000

8000

主軸檔數 Spindle number

1

1

主軸冷卻/潤滑方式 Spindle cooling / lubrication mode

油冷/油脂潤滑

Oil / grease lubrication

C04PT

C04PT

進給Feed

切削進給 Cutting feed

mm/min

1-10000

1-10000

快速進給 Rapid feed

m/min

15/15/15

15/15/15

進給量 Minimum feed

mm

≥0.001

≥0.001

馬達 Motor

主軸馬達 Spindle motor

kw

11

11

三軸馬達X/Y/Z axis motor

kw

3/3/3

3/3/3

冷卻泵浦 Coolant pump

kw

0.56

0.56

水箱容量 Water tank capacity

m³

0.30

0.30

刀庫Tool

刀庫種類 Type of tool

門笠/圓盤

Armless/Arm type

門笠/圓盤

Armless/Arm type

刀庫規格 Tool specification

BT40

BT40

刀庫容量 Tool storage capacity

16/20/24

16/20/24

刀具直徑x長度 Max tool diameter x Length

Φ≤90x300

Φ≤90x300

安裝需求 Installation requirements

電力容量 Power capacity

KVA

25

25

氣壓壓力 Air pressure

kg/cm²

5-7

5-7

空氣流量 Air flow

l/min

100

100

占地空間 Floor space

mm

3300x2500x2950

3300x2500x2950

凈重 Net weight

kg

8200

8000
